Questa linea carico/scarico portata 6000Kg per azienda ALANAN, CINA , è stata progetta in collaborazione con l’azienda COSTA LEVIGATRICI,
la macchina è stata progettata per traslare in maniera longitudinale lamiere da 6000 kg , utilizzando un sistema di rotaie e pattini a ricircolo di sfere, Asse=X traslazione carro eseguita tramite ingranaggi e cremagliere e motoriduttore brushless ROSSI-MITSUBISHI. La lamiera viene raccolta con un sistema verticale con colonne in alluminio strutturale , ognuna guidata da nr. 2 guide a ricircolo di sfere, ASSE=Z salita e discesa, eseguita tramite attuatori servo idraulici, e con ingranaggi e cremagliere temprati. Impianto vuoto con pompa ,nr.36 ventose montate su barre in alluminio regolabili in larghezza. Tastatore per il rilevamento del livello del pacco, Plc di controllo, pannello programmazione touch screen MITSUBISHI, gestione cicli, in manuale e/o automatico.
CARATTERISICHE TECNICHE:
-Lunghezza max lamiera: 8000 x 3200mm
-Lunghezza min. lamiera: 1000 x 600mm
-Larghezza max lamiera: 3200mm
-Larghezza min. lamiera: 600mm
-Portata massima max: 6000 kg.
-Escursione verticale max: 700 mm
-Traslazione carro max: 9000mm
-Velocità di traslazione regolabile: da 10 a 60 MT/1’
-Tempo ciclo minimo indicativo: 30 Secondi/Ciclo

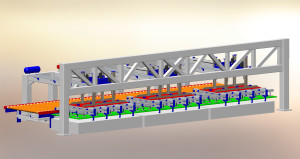

RENDERING 3D PROGETTO CARICATORE

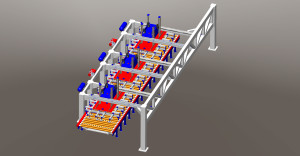

RENDERING 3D PROGETTO CARICATORE
